産業用長尺シャフト・台形シャフト.COMが製作した搬送装置用シャフト品の一つです。

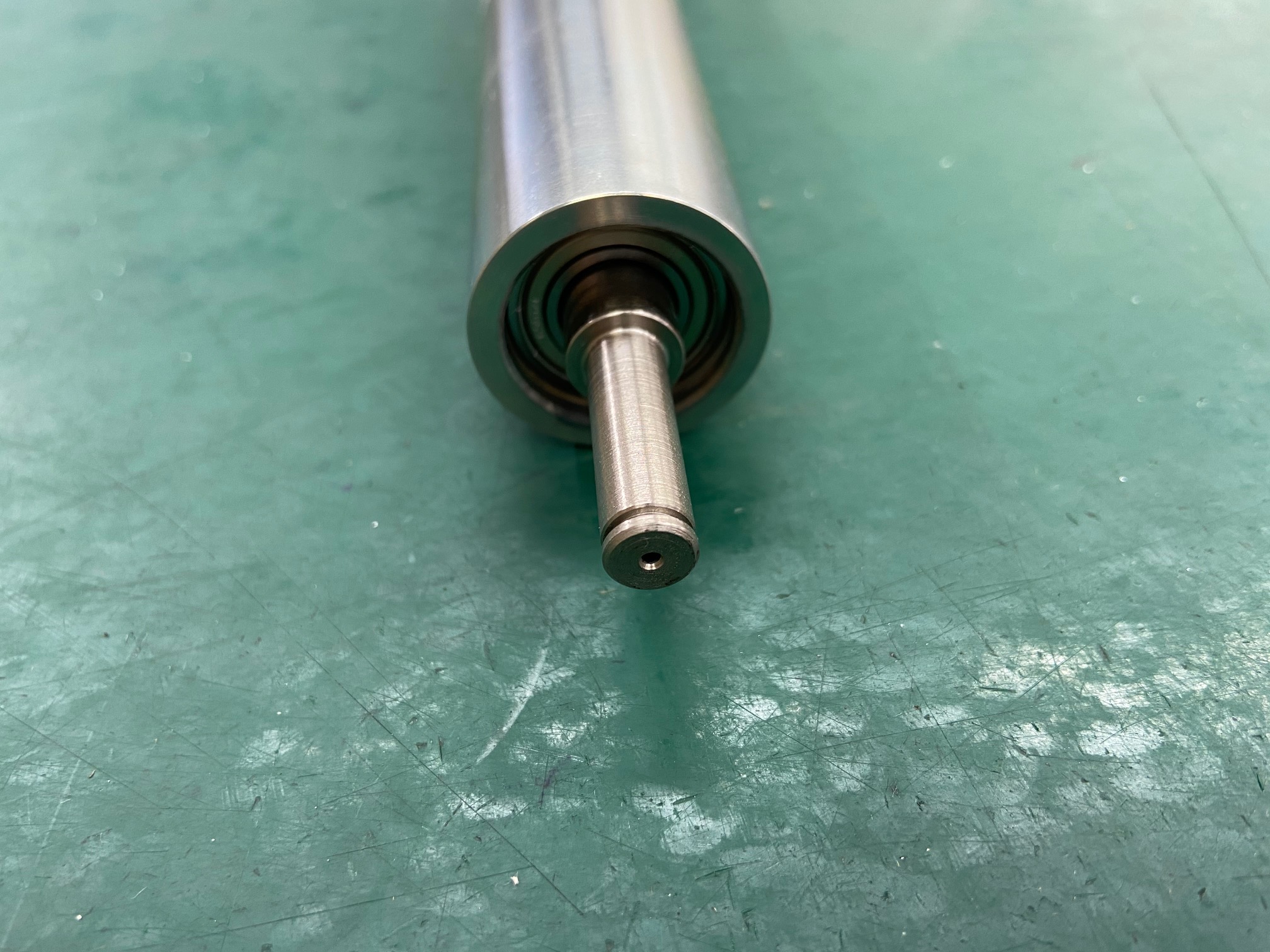

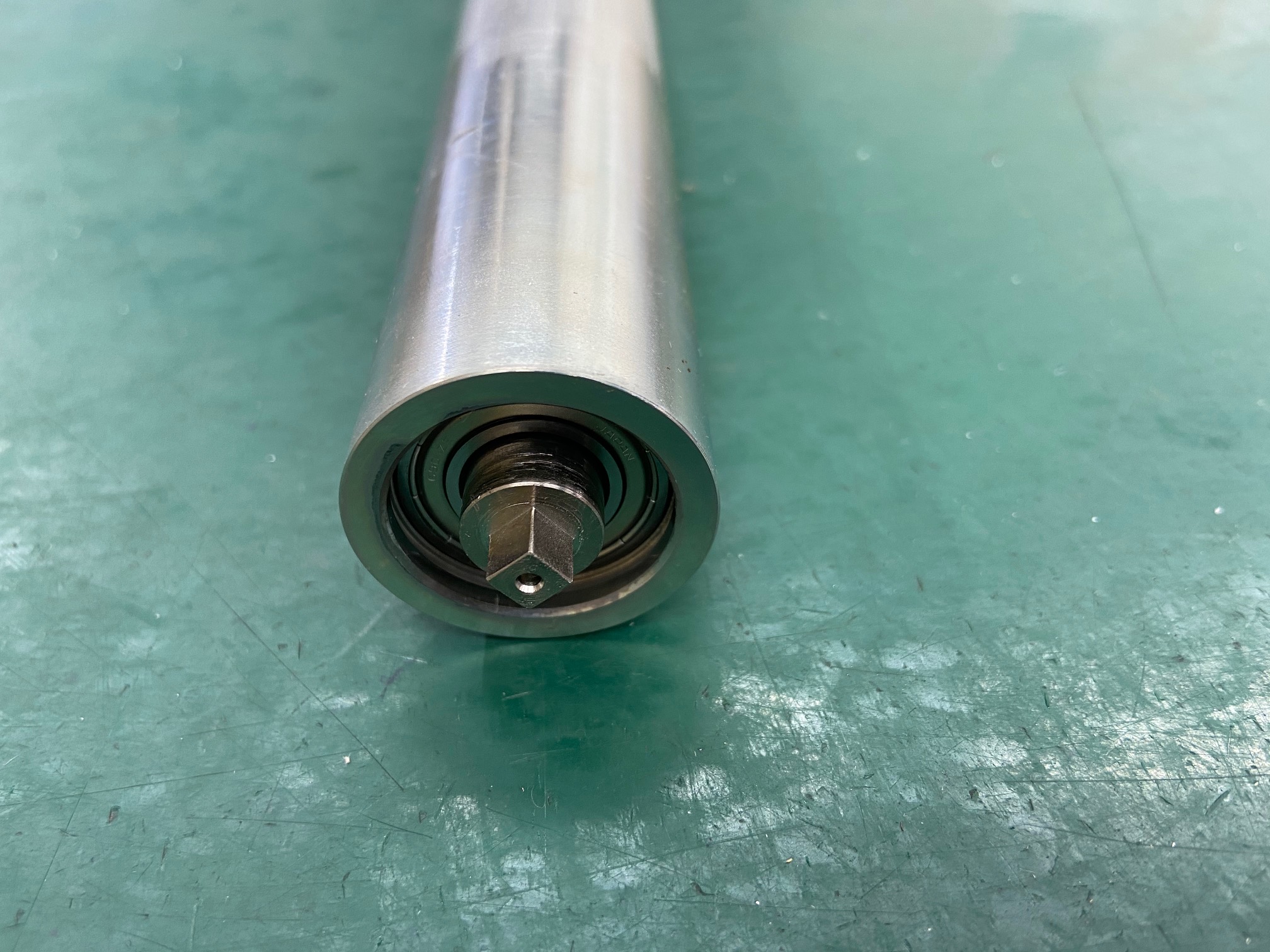

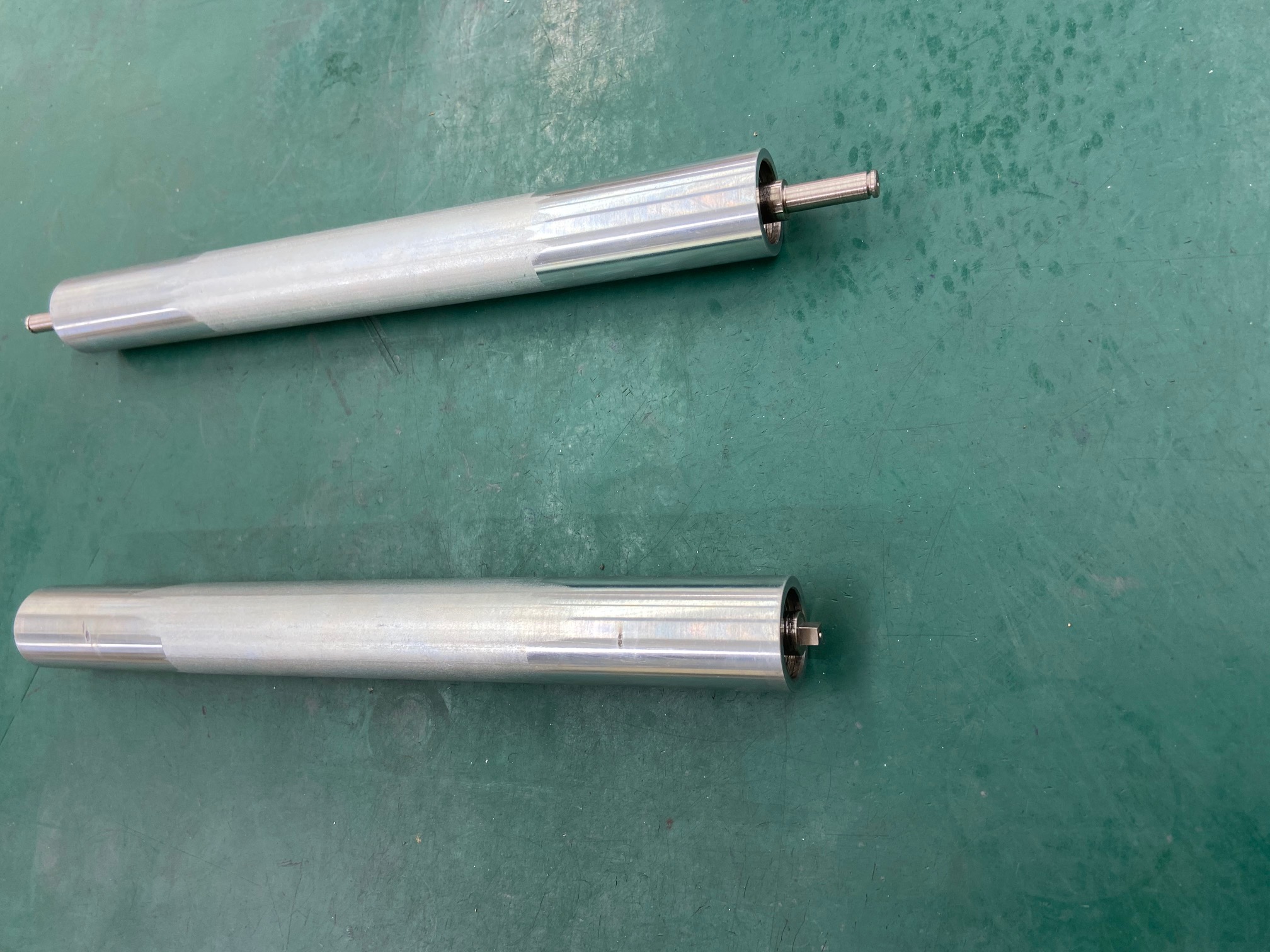

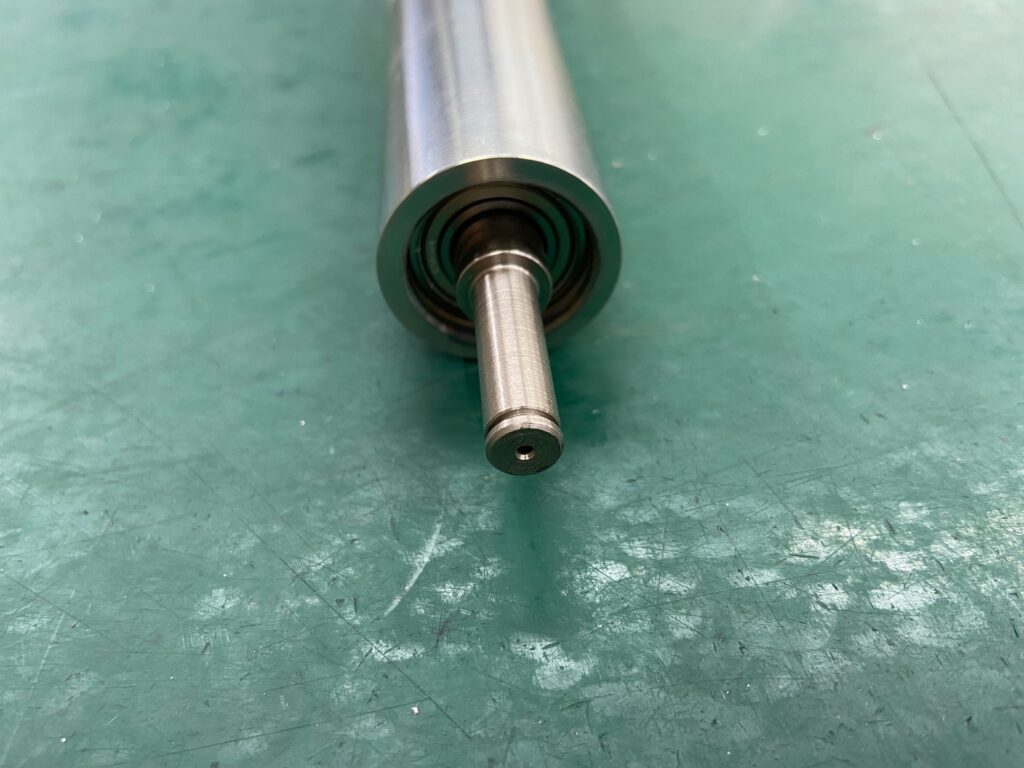

本製品は、ファクトリーオートメーションの一環で使用される工場内のパレット（ケース）用のコンベアのローラー部分となるもので写真は試作品を映していますが、量産となった場合には、月500本の生産を行うものです。

写真の製品の構成として、シャフトとプーリー、ベアリングが部品としてあり、ベアリングの圧入などの3つの組み立て工程と、ベアリングを除く各種部品の製作までを手がけています。加工にポイントとしては、プーリー・シャフトへのベアリングの嵌めあい公差指定があるため、内外径部への精度要求が厳しい製品と言えます。さらに、後処理として内部の部品であるシャフトが無電解ニッケル鍍金、外側のプーリーには三価クロメート（白）をさび止めとして行っています。この鍍金・表面処理剤の違いは外観部品であるプーリーに十分な膜厚と、色味出しが求められていたため、同処理となっています。

このような量産部品の対応も可能となっています。お困りの製品がございましたら、当社にお問いあわせください。
