製品属性(仕様)

製品画像(様子)

特徴

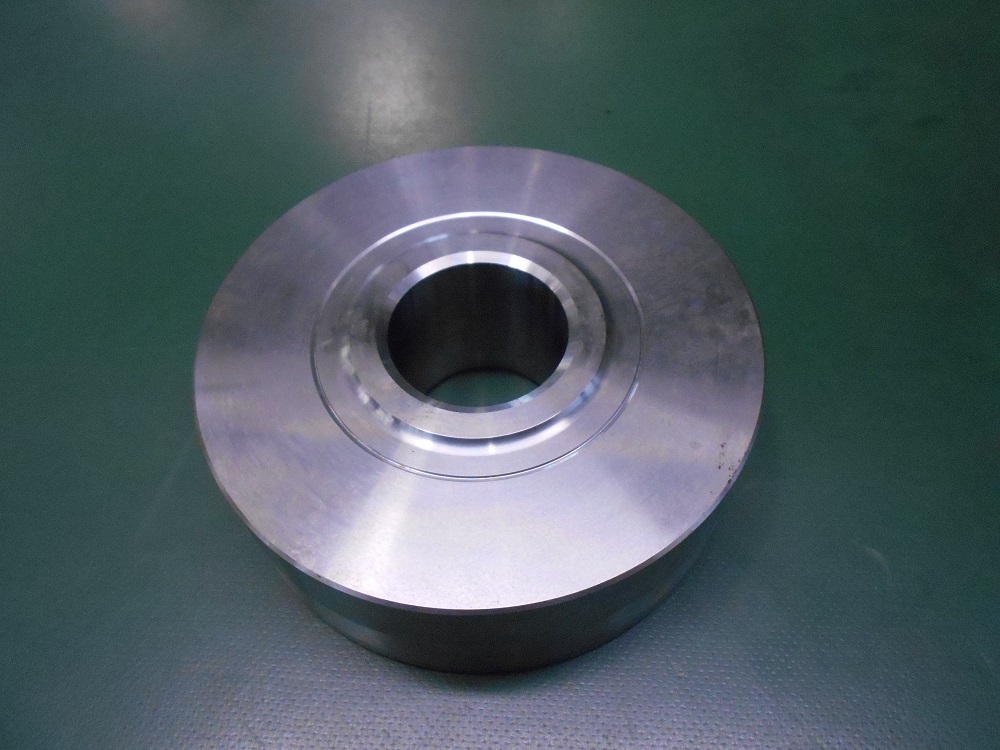

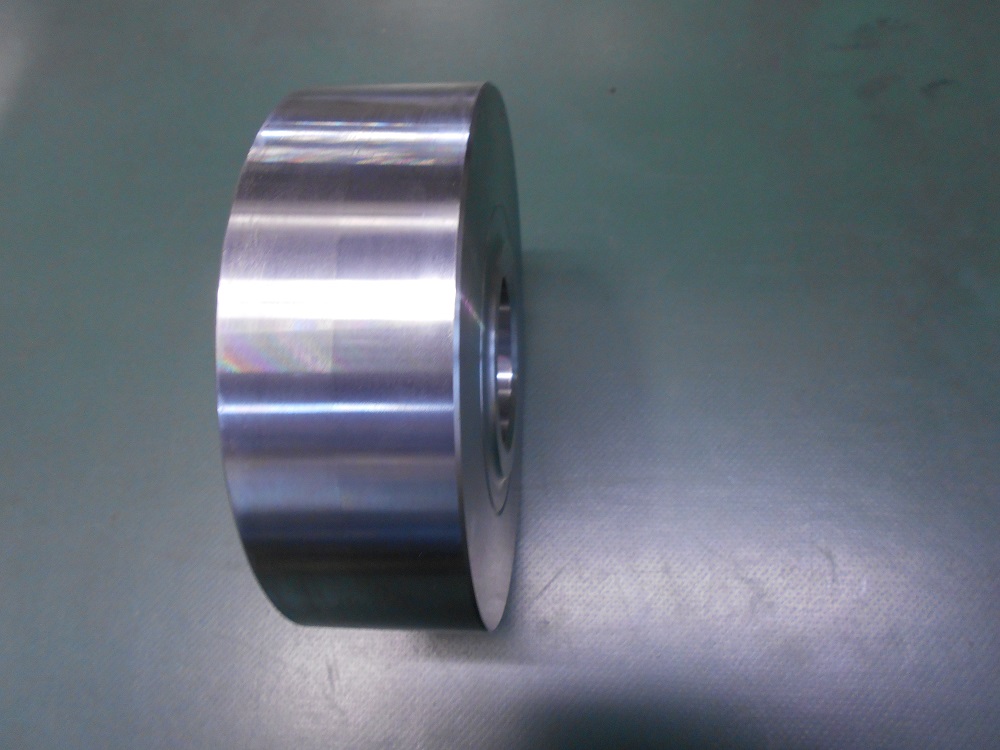

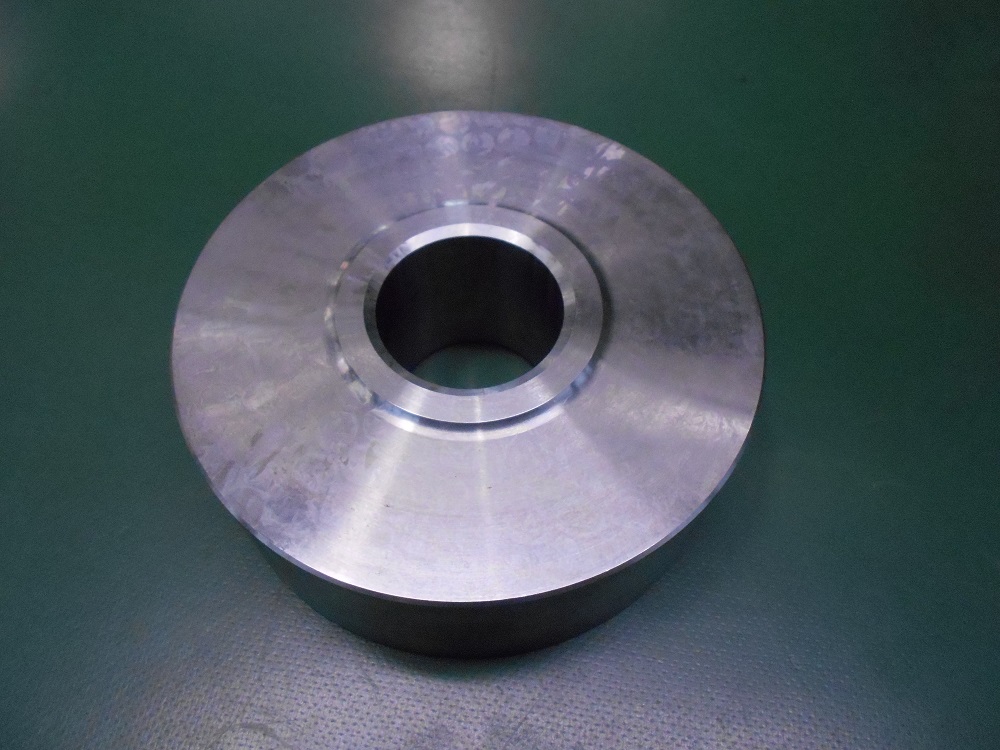

産業用長尺シャフト・大径ｼｬﾌﾄ.comでは、こちらのような歯切り前の材質加工も請け負っています。こちらの製品は、建設機械のギア製品として使用されるものです。加工における特長として、内径に対する両端面（両側の側面）の直角度が0.025mmまでの公差要求がなされている点にあり、加工工程としては、旋盤１⇒旋盤２にて加工を完了しています。

ポイントとしては、旋盤１工程で内径の加工ならびに片面の直角度だしを行い、旋盤２工程においてもう一方の端面の直角度を出しています。この旋盤2工程目での直角度の出し方としては旋盤１工程で出した面の直角度を旋盤２工程時の為のチャッキング基準面とすることでこの高精度加工を2工程で完了させています。

産業用長尺シャフト・大径ｼｬﾌﾄ.comでは、長尺・段付きシャフトの製作実績が多数あり、このような内径に対する高精度な要求にも対応が可能となっています。お困りの製品が御座いましたら、当社にお問い合わせください。
