製品属性(仕様)
製品 分類 | インペラハブ・大型スリーブ | 業界 | ポンプ |
---|---|---|---|
素材 | SUS304 | サイズ | φ135mm×187mm |
処理 | ロット | 50個~100個程度 | |
モジュール・テーパー |
製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴

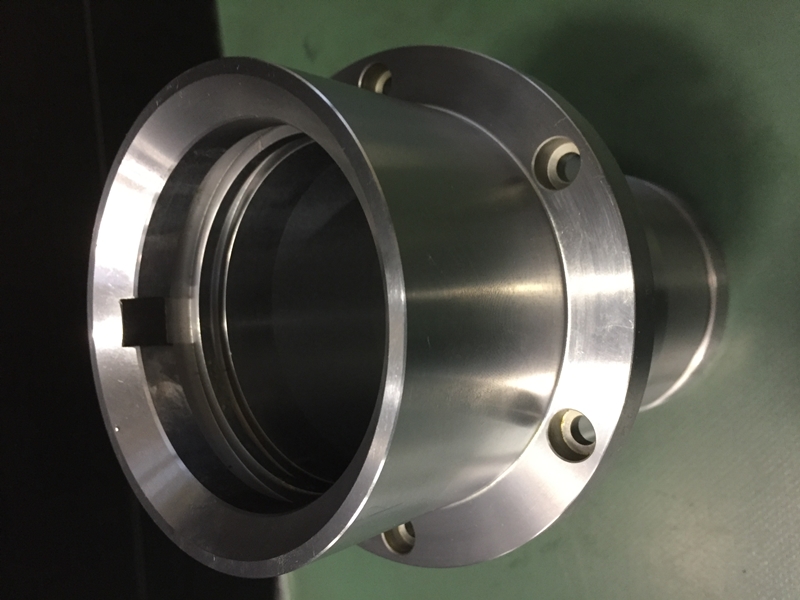

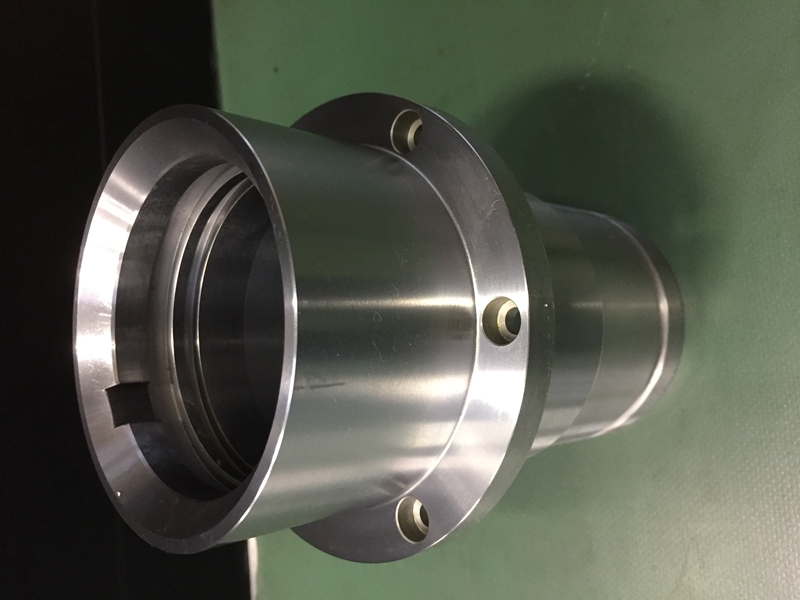

こちらは、当社で製造したシールスリーブと呼ばれる製品で、ポンプメーカー様向けに納品をした加工品となります。産業用 長尺シャフト・大径シャフト.comでは、シャフト形状だけでなく、スリーブやインペラハブ等の中空構造の丸物製品の加工も得意としています。

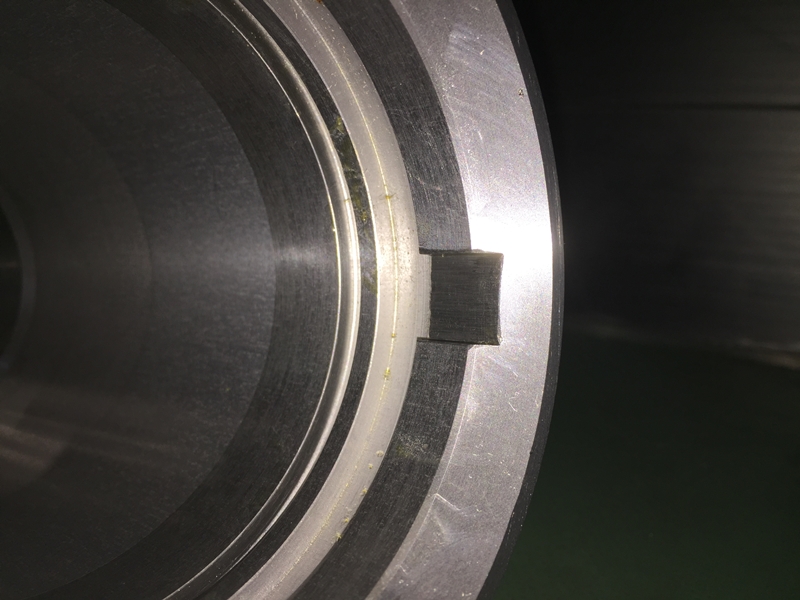

このスリーブの加工は、丸棒材から削り出しで加工を行っており、内径部分にある溝加工部はスロッターにより仕上げています。加工におけるポイントとして、外径部にメッキ処理要求のある製品であり、片肉の厚みが0.003mmとなっています。そのため、メッキ処理後のメッキ膜のノリのバラツキを抑えるために最終仕上げとして旋盤加工を行っています。
